RWC SCore Easy Installation Tool (EIT) Version 2 ガイド

インストールの概要
SCoreインストールモジュールの展開
NIS設定
EIT
サーバホストをコンピュートホストにも使用する方法
設定終了後追加コンピュートホストの設定方法

インストールの概要
このドキュメントでは以下を仮定しています:
- 既にCentOS4.4がサーバホストにインストールされている。インストール時のファイアーウォール設定画面におけるセキュリティレベルをno firewallとしていること。すなわち、rshdやtelnetdなどが使用できる設定になっていること。さらに、Security Enhanved Linuxは設定しないこと。
- サーバホストは/opt ディレクトリの下に少なくとも500MBのディスクスペースがあること。
- 全ての計算ホストのディスクは初期化されてインストールされます。
- SCore 6.0.0 Cluster Development Kit DVDあるいはそのイメージを持っていること。これ以降、SCore 6.0.0 Cluster Development Kit DVDをSCore DVDと呼ぶ。
インストール手順は主に次の３つのようなステップになります:
1. EIT GUIによる情報設定
2. 計算ホストのインストール
3. SCore Serverの設定
DVDドライブではなくCDドライブしかついていない計算ホストインストール用に、ブートCD-ROMが配布されています。 SCore DVDイメージをお持ちの方は、
```
           /mnt/cdrecorder/images/scoreboot.iso
```
をCD-RWに焼いて下さい。このCDには計算ホストのインストールに必要なローカルな情報は一切含まれません。計算ホストのインストールイメージはサーバに存在します。

EITはサーバ上にDHCPプロトコルをしゃべるデーモンを立ち上げます。このDHCPサーバは標準DHCPサーバが使用するポート番号67の代りに1641番を使います。 CDを使って計算ホスト上でインストーラが立ち上がると、EITデーモンから IPアドレスを取得し、サーバのインストールイメージをマウントし、サーバ上に格納されているkickstartファイルを使用してanacondaを立ち上げます。このIPアドレスが計算ホストのアドレスとなります。

スーパユーザでサーバにログインし、/sbin/および/usr/sbinがコマンドパスに入っているのを確認して下さい。すなわち、例えば、以下のコマンドが起動できるのを確認して下さい。
```
        # ifconfig eth0
```
EITセットアップ
SCore DVDをDVD盤でお持ちの方は(1)を、SCore DVDのisoファイルをお持ちの方は、(2)の手順に沿ってインストールして下さい。
1. SCore DVD盤をお持ちの方は、SCore DVDをDVDドライブに挿入して、以下のコマンドを実行して下さい。ここでは、DVDドライブが/dev/hdaデバイスとして認識されていると仮定しています。
```
        # mkdir -p /var/ftp/media/cdrecorder
        # mount /dev/hda /var/ftp/media/cdrecorder
	# cd /var/ftp/media/cdrecorder
	# ./Install
```
2. SCore DVDのisoイメージをdownload しているならば、以下のコマンドを実行して下さい。ここでは、score6.0.0-centos4.4.isoイメージが、/workにあると仮定しています。
```
        # mkdir -p /var/ftp/media/cdrecorder
        # mount -o loop /work/score6.0.0-centos4.4.iso /var/ftp/media/cdrecorder
	# cd /var/ftp/media/cdrecorder
	# ./Install
```
実行後、/opt/scoreディレクトリが生成され、ドキュメントとEITがインストールされます。
SCore Boot CDの作成

計算ホストにCDドライブしかないない場合
計算ホストのインストレーション用にBOOT CDを作成します。ブートイメージは、以下のファイルです。これを、CD-Rに焼いて下さい。
/var/ftp/media/cdrecorder/images/scoreboot.iso

CD-Rを焼くために、SCore DVDを取り出さなければいけない場合は、上記ファイルをディスクにコピーしてからDVDを取り出して焼いて下さい。 CD-Rを焼いた後、再び、SCore DVDをマウントして下さい。

計算ホストにDVDドライブがある場合
SCore DVDを利用しますので、サーバホストからDVDを取り出して下さい。
NISの設定
EITはNIS環境を仮定しています。

NISサーバが既にある場合

例えば、NISDOMAINがscore.infoとすると、以下のコマンドを実行して下さい:
# /opt/score/bin/configNIS client score.info

サーバホストおよび全ての計算ホストがNISに登録されているのを確認して下さい。

SCoreサーバ上でNISサーバを立ち上げる場合

/etc/hostsファイルにサーバホストおよび全ての計算ホストを登録して下さい。
ユーザアカウントを登録して下さい。
NISサーバを立ち上げるために、以下のようにconfigNISコマンドを使用します。以下の例では、score.info NISDOMAIN名を持つサーバを立ち上げています。
# /opt/score/bin/configNIS server score.info
EIT
起動時にXウィンドウシステムが動かないように以下の通り設定して下さい。
# telinit 3
startxコマンドで、Xウィンドウシステムを立ち上げて下さい。 Xウィンドウシステム上で以下のコマンドを実行してください：
# /opt/score/bin/eit

NISおよびDNSが動いている場合
# /opt/score/bin/eit

NISのみが動いている場合
# /opt/score/bin/eit -nisonly

以下の画面が現れるでしょう：

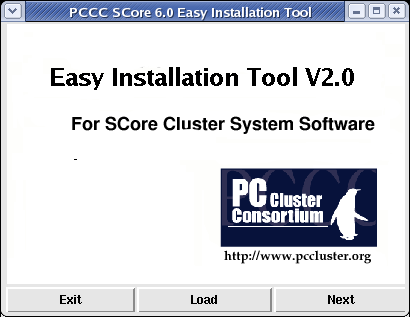

Figure 1: Easy Installation Tool Welcome Window

Nextボタンをクリックしてインストールを始めましょう。

Keyboard Selection

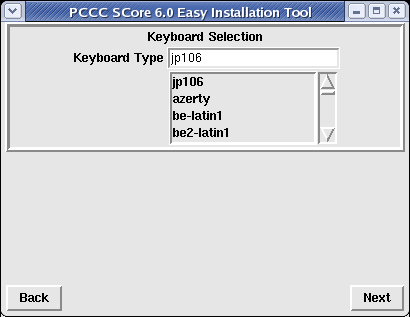

以下のようなKeyboard Selection画面が表示されるでしょう。キーボードタイプを選択して下さい。

Figure 2: Keyboard Selection

Nextボタンをクリックしてネットワーク設定画面に進んで下さい。

ネットワークの設定

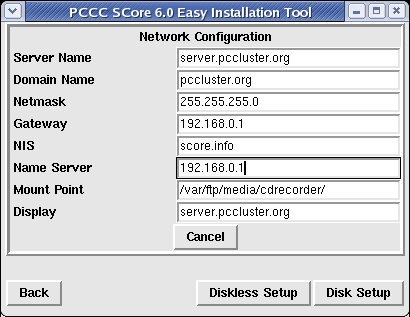

以下のような画面が表示されているでしょう。

Figure 3: Network Configuration
基本的にはネットワーク設定を変更する必要はありません。もしSCore Cluster Develpment Kit DVDのイメージがハードディスクにある場合、マウントポイントを変更する必要があります。

Server Name
変更の必要はありません。
Domain Name
Domain Nameはサーバホストのドメイン名です。
Netmask
もしサーバホストのnetmaskがデフォルトと異なる場合は値を変更してください。
Gateway
もしサーバホストのgatewayがデフォルトと異なる場合は値を変更してください。
NIS
もしNIS domein nameがデフォルトと異なる場合は値を変更してください。
Mount Point
本バージョンでは、この項目を変更しないで下さい。
Display
インストールの様子をモニタするためのdisplay hostを指定してください。
Disk Setupボタンをクリックして下さい。

NFS Configuration

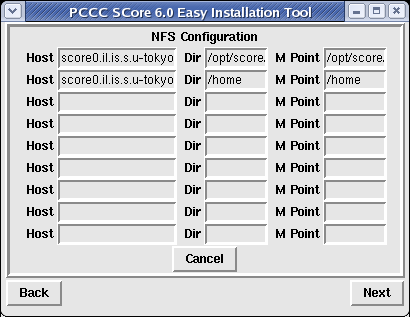

Figure 4に示すようなNFS Configuration画面が表示されているでしょう。ここでは、計算ホストにおけるNFSマウントポイントを指定できます。
Figure 4: NFS Configuration
NFSマウントを指定し終ったら、Nextボタンをクリックして下さい。

Host Information
次のステップは計算ホスト情報の設定です。

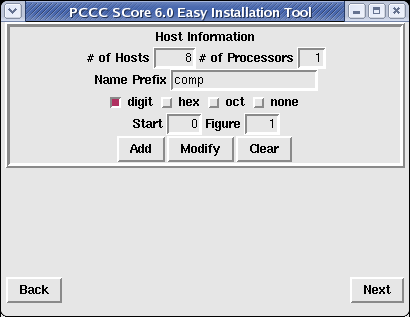

Figure 5: Host Information
Host Information画面 (Figure 5) では、次のことを行います：

Number of Hostsの値を変更します。例えば、サーバホストが1台、計算ホストが8台の構成である場合はこの値を8にして下さい。
計算ホストの名前は、Name Prefixで設定された文字列の後に番号を続けたものになります。この番号は、digit、hex、 octボタンで選択した表記法をとります。もし、noneボタンを選択した場合には、番号は追加されません。
番号はStart欄で設定された番号から始まります。
Figure欄では、番号の桁数を設定します。
例えば、4台の計算ホストの接尾句が005, 006, 007, 008の場合には、Start欄には5、Figure欄には3を入れます。

計算ホストがSMPである場合、プロセッサの数をNumber of Processorsフィールドに入力してください。

Addボタンをクリックして下さい。

Hosts Configurationダイアログボックスが現れます。使用されるhostnameが0から順番に全て表示されてます (Figure 6):
Figure 6: Hosts Configuration

OKを選択するとこのリストで決定，Cancelを選択するとまたやり直しです。

全ての計算ホストを定義したら、Nextボタンをクリックして下さい。

Cluster Network Configuration
Cluster Network Configuration 画面が現れます (Figure 7)。

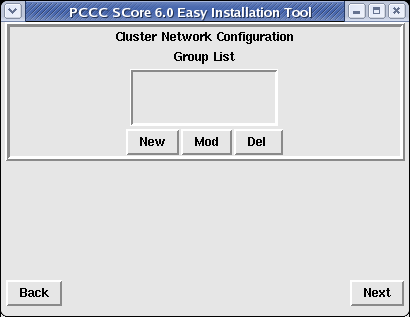

Figure 7: Cluster Network Configuration
使用するネットワークタイプとともにクラスタのグループを指定します。 Newをクリックして下さい。以下のようなウインドウが表示されます (Figure 8)。

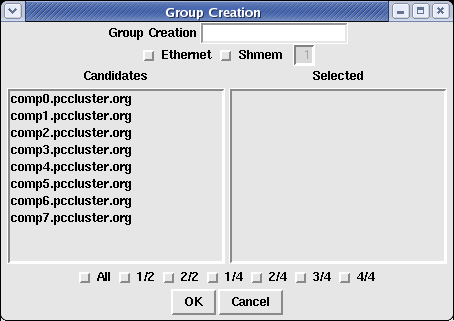

Figure 8: Group Creation

グループの名前を最上部のテキストフィールドに入力してください。この下に各ネットワークタイプがトグルボタンになっています。トグルボタンで使いたいネットワークを選択してください。 SMPシステムにおいて"Shmem"を選択している場合は右側のテキストフィールドにプロセス数を入力してください。プロセス数はSMPマシンのCPUの数より大きくなってはいけません。

ウィンドウの左側はホスト候補のボックスです。もしホスト数分が表示されていなくても、スクロールバーを使ってスクロールすると表示されます。グループにしたいホストを選択すると、選択されたホストは右側に表示されます。

もし、全てのホストあるいは半分あるいは1/4のホストを選択したい場合には、 host候補およびhost選択ボックスの下にあるボタンを使用すると良いでしょう。例えば、最初の半分のホストを選択したい場合は、1/2ボタンをクリックしてください。最後の半分のホストを選択したい場合は、2/2ボタンをクリックしてください。

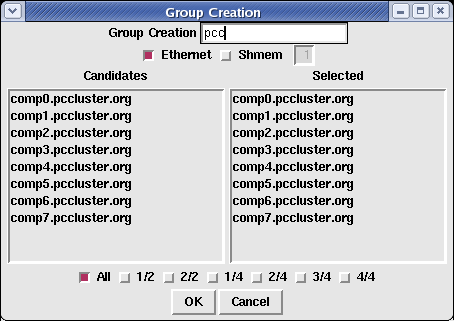

情報を入力し終えると、以下のようなウィンドウが表示されているでしょう(Figure 11)。

Figure 9: Group Creation (2)

OKをクリックするとこのグループで決定、Cancelをクリックするとやり直しです。OKボタンをクリックすると以下のような画面が表示されるはずです (Figure 12)。
Figure 10: Cluster Network Configuration (2)

Nextボタンをクリックして次に進んで下さい。

Cluster Setup

Cluster Setup画面が表示され、計算ホストのインストールを開始できます。
Figure 11: Cluster Setup
それでは、以下のように計算ホストをインストールしましょう：

SCore Boot CDあるいはSCore DVDを計算ホスト0番に挿入して電源を投入します。

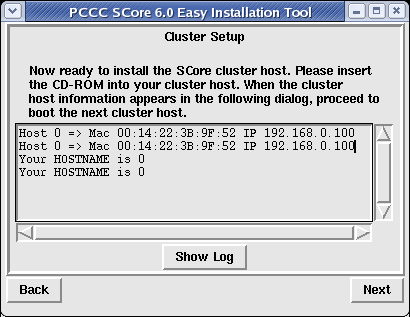

しばらくすると、Figure 12に示すように、Cluster Setup画面上に計算ホスト 0のMACアドレスとIPアドレスが表示されます。

Figure 12: Cluster Setup (2)

この時点で、EITデーモンは正式なIPアドレスを計算ホストに割り振っています。 CDを取り出して、次の計算ホストに挿入して電源を投入して構いません。 DVDを使用している場合は、DVD上のインストールイメージを使用しますので、取り出すことが出来ません。

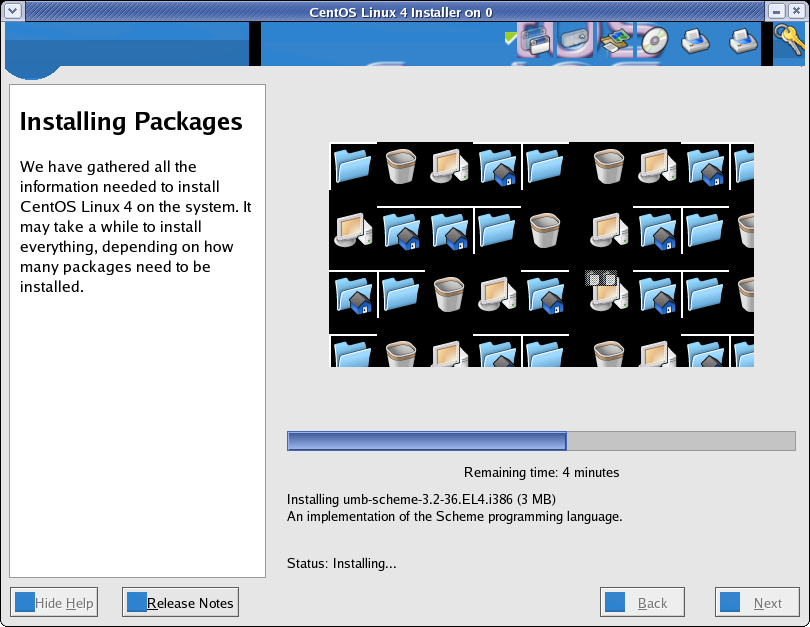

インストールの最中、以下のようなウインドウが表示されるでしょう： $[Installing Packages]\$ Figure 13: Installing Packages

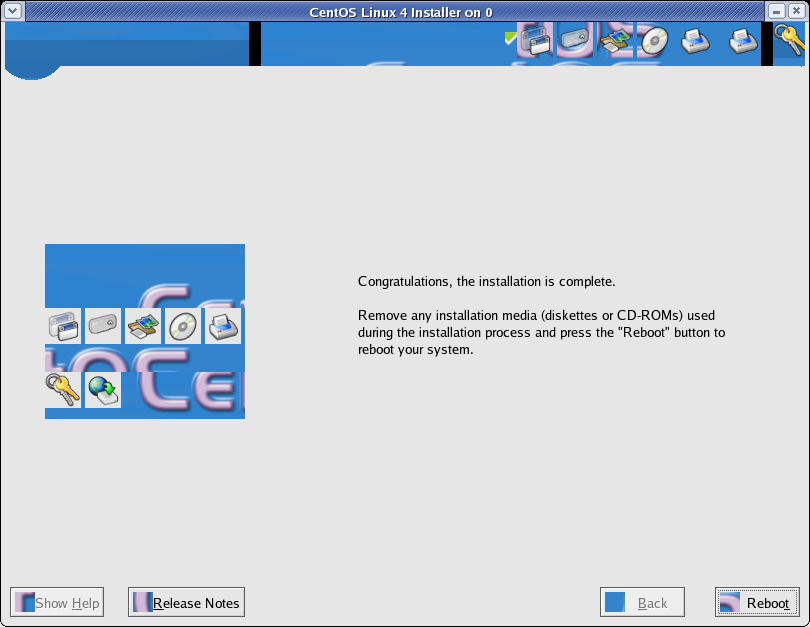

インストレーションが終了すると、以下の画面が表示されます。 "Exit"ボタンをクリックしてください。計算ホストがリブートします。計算ホストに挿入したCDあるいはDVDを取り外すことを忘れないで下さい。
Figure 14: Congratulation Window

全ての計算ホストのインストレーションが終了したら次のステップです。

Server Setup
全ての計算ホストのインストレーション後、EITウインドウ上の Nextボタンをクリックし、サーバホストの設定を行ないます。

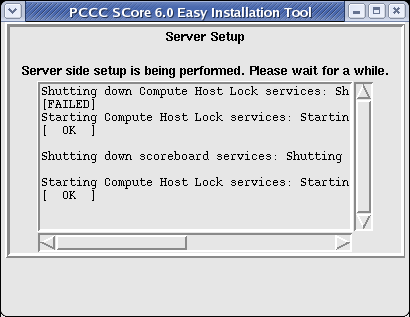

Figure 15: Server Setup

以下のメッセージが現れたら、OKボタンをクリックして下さい。

Figure 16: Server Setup Done

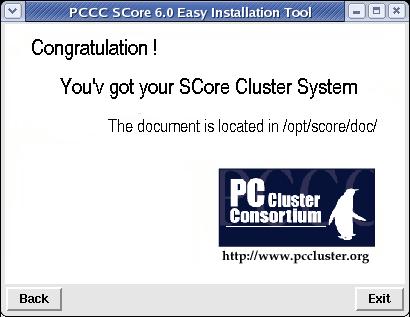

Figure 17: Congratulation !
clusterのテストを行なう前に、一度ログアウトし、ログインし直してください。 /etc/profile.d下の環境変数が有効になります。
サーバホストをコンピュートホストにも使用する方法
もし、サーバホストも計算ホストとして使用したい場合には、計算ホストのリストにサーバホスト名を追加してください。

例えば、先の例でサーバホストを計算ホストリストに追加してみましょう。先の例では、8台の計算ホストが既に登録されていました。サーバホストの名前は server.pccluster.orgでした。
ここでは、まだ SCore システムの設定を行ってないことを仮定します。すなわち、まだ、Cluster Network Configuration画面に進んでいないものとします。 もし、既に計算ホストを設定し終っていたら、設定終了後追加コンピュートホストの設定方法を参照下さい。

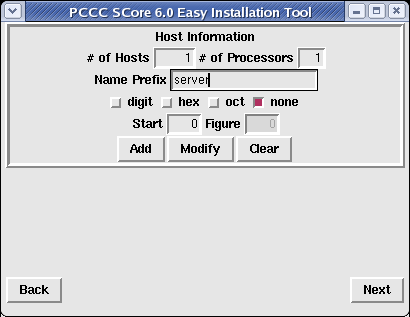

Figure 18で示す通りhost informationセクションにおいて、

Number of Hosts欄を1とします、
Name Prefix欄にserverという文字列を入れます。
noneボタンを選択します。
そして、Addをクリックします。
Figure 18: Host Information

以下のようなウインドウが表示されますので、OKボタンをクリックしてください。

Figure 19: Hosts Configuration

それでは、Cluster Network ConfigurationセクションのNewボタンをクリックしてネットワークを設定してください。

では Next ボタンをクリックしてください。残りの手順は、通常の EIT インストールの場合と同様です。 Compute Hostsの設定を参照してください。

将来、もし、クラスタの計算ホストを増やす計画があるのならば、serverは計算ホスト番号0にした方が良いです。このようにするためには、まず、サーバホスト名を登録した後に、他の計算ホスト名を登録する必要があります。
設定終了後追加コンピュートホストの設定方法
設定後、さらに計算ホストを追加したい場合には、以下のようにしてください：

/opt/score/bin/eitを起動してください。
Loadボタンをクリックしてください。以前設定した情報が読み込まれます。
Host Informationセクションで、新しい計算ホストの名前を登録してください。新しい計算ホストはサーバホストでも構いません。その場合、Host Informationセクションでサーバホスト名を入れてください。
Cluster Network Configurationセクションで、既に登録しているネットワークグループを修正するか新しいネットワークグループを生成してください。
Nextボタンをクリックすると以下のウインドウが表示されるでしょう。既に設定した計算ホストはそのまま利用できますので、 Noボタンをクリックして下さい。
Figure 20: Reconfiguration Confirmation

SCore Boot CDを用いて新しい計算ホストを設定して下さい。終了したら、Setup Server Hostボタンをクリックして下さい。
新しい計算ホストにサーバホストが入っている場合、サーバホストは必ずrebootして下さい。
